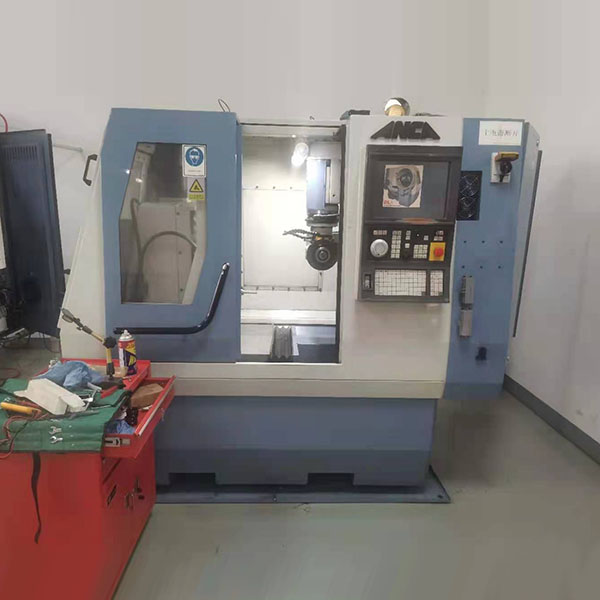

ANCA GX7 数控刀具磨床是一款入门级磨床。该磨床灵活性和速度兼具，能够一次装夹磨削各种不同类型的高精度的刀具。无论是磨削单件刀具还是一批不同类型或形状的刀具，它的生产效能都一样出色。GX7 数控刀具磨床是为满足刀具磨削行业的生产需要而特别设计开发的：





• 快速设定和作业转换



• 加工时间短



• 磨削刀具精度高



• 高表面光洁度



• 功能多样化，可满足各种类型的磨削应用



　　使用ANCA ToolRoom® 应用软件组可以方便快捷地编辑设定钻头、立铣刀、成型轮廓刀具及许多其它特殊刀具。



　　标准测头系统可以使机床精确确定被磨削刀具的特征。测头和软件的集成能够精确磨削刀具。



　　灵活性和速度兼具



　　GX7体积紧凑而工作空间充分，适合磨削各种类型和几何形状的刀具。



　　磨床设计中处处为操作人员着想，高度的人机工程学设计，实现最佳的操作简便性和舒适性。



　　直驱双向单轴，两端各有一组砂轮组，这样的设计可以在一次装夹中使用最多可达八片砂轮。主轴的设计使得工件区域的磨削不受任何限制。



　　满足客户需求



　　刀具磨削行业对于磨削精度，磨床可靠性和效率都有着很高的需求。ANCA GX7不仅满足了上述的需求，还为数控刀具磨床创造了新的行业标准。



　　GX7设计中使用了最新的Unigraphics NX固体模型软件。使用了最新的FEA软件，优化了机械设计， 从而使得磨床具有极高的刚性和强度。



　　GX7刀具磨床一览





• 完全满足刀具刃磨的要求



• 一次装夹，灵活、快速加工各种不同类型的刀具



• 7组砂轮组的砂轮更换器选项提高了生产率



• GLX上料机选项带有独特的夹头更换系统，专为工具刃磨特别设计



• 高度的人机工程学设计，实现最佳的操作简便性和舒适性。



• 包括自动上料机在内大量的机床附件。



• ANCA ToolRoom®软件的灵活性使得GX7可运用于各种应用需求。



• 采用在业内广为接受的ANCA技术，如聚合混凝土床身，MPG程序手轮进给，数控和直接驱动技术。



专为操作人员设计的磨床



　　GX7设计中处处为操作人员着想。使操作人员从磨床主门进入设置砂轮、冷却管和床头箱工件变得轻而易举。



　　易更换的冷却液集流板可依据每组砂轮组形状在机外设置安装，可使工作前期准备降低到最小限度。



　聚合混凝土底座



　　如同所有的ANCA数控磨床一样，GX7也采用聚合混凝土底座，而非传统的铸铁底座。这种独特的ANCA材料配方与其他材料相比，具有特强的吸震特性，能够减少振动，并且增强磨床的整体刚性。



　　这样的设计提高了磨削刀具的精度和表面的光洁度。

直驱多向主轴



　　磨削主轴为电机直接驱动，最高转速为每分钟10,000转。接口采用ISO30的锥口。峰值功率为9.5 千瓦 (12.7 马力)，能够为任何刃磨作业提供充足的动力。由于去除了皮带、皮带轮或齿轮，通常皮带驱动主轴的主要振动源从而也随之去除。直驱技术大大提高了磨削刀具的表面光洁度并保证了更高的机床

可靠性。



　　GX7上所有线性轴和旋转轴均使用了直驱技术，从而达到了更高的定位精度。



软件



　　GX7标准ToolRoom®软件包支持磨削立铣刀，标准钻头和阶梯刀具。其他软件选项可以磨削种类广泛的刀具，包括：





• 轮廓刀具



• 专用钻尖



• 成形木工刀具



• 三面刃铣刀



• 枪钻

GX7+: 高级刃磨机床



　　砂轮更换器



　　为进一步增强GX7的功能，ANCA开发了一种七工位砂轮更换器。由于有了更多砂轮备选，这种设计为操作人员增强了应用功能的多样化。



　　无论批量大小和刀具类型，更换器都能够在一个自动装载机上装载所有工位。这就意味着GX7能够进行更长时间的无人操作，生产率更高而成本更低。



　　由于有了更多砂轮备选，所以降低了在各类刀具之间更换砂轮组的频率。

砂轮更换器安装在Z轴底部的侧面，完全在标准GX7+的机床罩当中。这就意味着占地面积并没有增加。



详细参数：



占地面积：2508毫米（宽） 2010毫米（长） 1905毫米（高）

重    量：4500千克

电    力:  13.2千伏安

机床底座：聚合混凝土

磨    头：ANCA双向9.5千瓦峰值/每分钟10000转/合成直驱/

磨削砂轮最大直径202毫米（8英寸）/砂轮内径31.75毫米（1.25英寸）/2砂轮组，每组砂轮最多为四个

驱动系统：ANCA数字驱动/线性轴直驱滚珠丝杠/旋转轴直驱

工    件：最大刀具直径/最大重量 220毫米/20千克

机床年份：2015年

二手机床收购

本公司从事刀具加工、二手机床交易数年，拥有专业的机床维修和设备打包搬运团队，拥有丰富的整厂设备收购、拆解、安装调试经验。本公司在收购二手机床方面，本着互惠双赢的宗旨，会结合目前刀具行业形势，给出合理的估价。

二手机床销售

本公司在二手机床销售方面，会充分结合客户的生产需求，提出合理化的建议。我们所有销售出去的机床，都必须在本公司维修装配车间排故调试，根据每台机床的具体情况，进行配件更换、调整精度、整机翻新，并且运行一段时间，确保机床到客户手里能正常生产。所销售出去的二手机床，整机保修半年，并提供技术支持。
